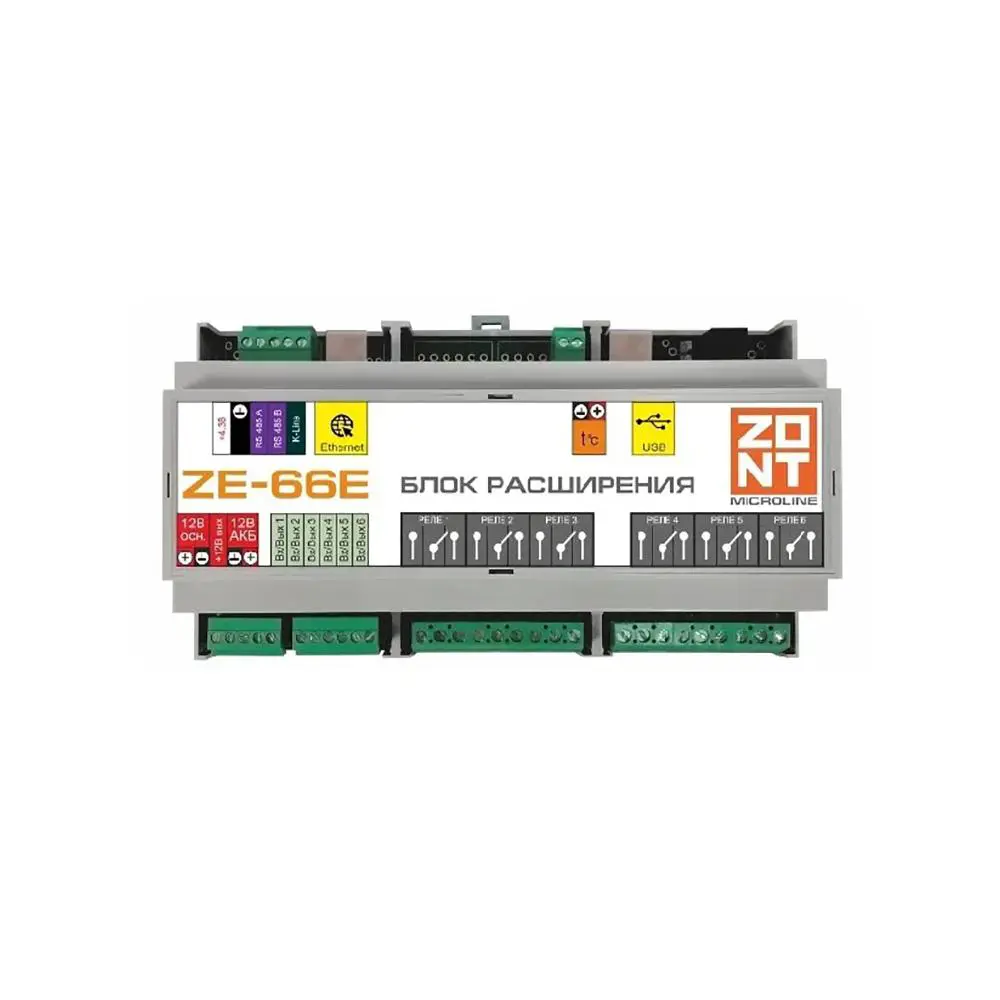

6 дополнительных входов контроля: На объектах с многоконтурной системой отопления, где автоматизацией могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT Н2000+ (С2000+) применяется блок расширения ZE-66Е/ Блок не требует отдельного программирования. При подключении у контроллера в настройках автоматически появляется возможность использования входов и выходов блока расширения для использования их в алгоритмах контроля и управления. 6 управляемых выходов: Назначение универсальных выходов определяется настройкой контроллера. Каждый выход может быть использован или как выход "открытый коллектор" для управления исполнительным механизмом и электрическим прибором, или как аналоговый вход для контроля состояния датчиков различного назначения. 6 релейных выходов: Блок расширения ZE-66Е в своем составе имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами. Интерфейс 1-WIRE для контроля цифровых датчиков температуры: К блоку расширения ZE-66Е предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 и DS18B20. Интерфейсы обмена данными с контроллерами ZONT: RS-485: Блок расширения ZE-66E может подключаться к контроллеру через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100- 00 м. При большей протяженности линии связи рекомендуется использовать в схеме подключения дополнительные резисторы номиналом 120 Ом, устанавливаемые между клеммами А и В с обоих концов линии, и применять витую пару САТ5. K-Line: Блок расширения ZE-66E может подключаться к контроллеру через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера не может превышать 10-15 м. Ethernet: Блок расширения ZE-66E может принимать данные и передавать команды управления от контроллера если оба устройства подключены к локальной сети Ethernet. Оптимальное удаление блока от контроллера при этом составляет 100 м. Функциональные возможности Блок расширения ZONT ZE-66E настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера под собственным уникальным серийным номером. Это позволяет одновременно использовать несколько блоков расширения на одном контроллере. Аппаратные возможности блока расширения и способы настройки его входов и выходов аналогичны основному контроллеру и приведены в Технической документации на прибор. При правильном подключении к контроллеру и исправной работе индикация на блоке расширения имеет следующий вид:

• красный индикатор - Признак нормальной работы
• зеленый индикатор - Серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по интерфейсу K-Line.
• желтый индикатор - Серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по интерфейсу RS-485.
• зеленый и желтый индикаторы - Серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по Ethernet. Напряжение питания: Основное - 9-16 В от источника постоянного тока; Резервное - опционально от внешнего АКБ 12V / 7 А/h. Поддерживаемые интерфейсы: Ethernet, USB 2.0, 1-wire, RS-485, K-line. Универсальные Выходы: тип выхода - открытый коллектор: (во включенном состоянии - "минус", в выключенном - напряжения нет); (могут быть назначены настройками как аналоговые входы): Максимальный ток каждого выхода 100 мА, напряжение не более 28V, Сопротивление во включенном состоянии не более 10 Ом, Суммарный ток выходов 1-4 не более 350 мА, Суммарный ток выходов 5 и 6 не более 100 мА. тип входа – аналоговый: Входное напряжение 0-30 V, Дискретность при измерении температуры датчиком NTC - 12 бит, Дискретность при измерении напряжения (и напряжения питания/АКБ) - 0,1 V, Погрешность 2%, Подтяжка к цепи +3,3V через резистор 100 Ком. Релейные Выходы 6шт: Номинальный ток коммутации 7А (при резистивной нагрузке), Коммутируемое напряжение DC (макс) 28V, Коммутируемое напряжение AC (пиковое) 240V. Проводные цифровые датчики температуры (до 20-ти шт.): тип - DS18S20, DS18B20. Внимание - не оригинальные датчики могут не работать. Прочие характеристики: Рабочий интервал окружающих температур - -40 - + 50 гр.; Габаритные размеры - 160х90х60 мм. Корпус - D9MG Пластиковый, на DIN рейку.
